Uitleg principe warmtebeelddetectie
Een ontwikkeling die door de
innovatieve geest van ons bedrijf een
vlucht heeft genomen is het opsporen van
lekkages in bouwkuipen en andere
waterkerende constructies.
De door B&P ontwikkelde, en
gepatenteerde, methode vindt
zijn basis in het meten van thermische
verschillen in het lekwater. Aan de hand
van op het werk aanwezige gegevens zoals
sonderingen en constructie-tekeningen
injecteren wij onder gepaste druk heet
water achter of onder de waterkerende
constructie. In geval van lekkage door
afsluitende lagen, uit het slot gelopen
damwanden, lekkages in onderwaterbeton
of andere lekkages in constructies zal
B&P Bodeminjectie B.V. de bron van de
lekkage kunnen vinden. Het warme water
zal, als de boorunit de bron of
lekstroom heeft aangeboord, namelijk met
de lekkage meelopen en uitbreken aan de
oppervlakte van de bouwput of bij het
uitstroompunt van de lekkage. Als de
lekkage gelokaliseerd is dan kan er
desgewenst direct geïnjecteerd worden om
deze te verhelpen.
|
Testlocatie
(achter de damwand wordt op
verschillende dieptes heet water
geïnjecteerd)
|
|
|
|
Op het
warmtebeeld is de uitbraak van
heet water zichtbaar, het lek is
dus gevonden.
|
|
|
|
|
Bij detectie van
temperatuurverschillen in de
lekwaterstroom worden warmtebeelden en
daglichtbeelden vastgelegd. Ook kan het
verloop van de inspectie opgenomen
worden om zo achteraf de warmtebeelden
nogmaals te kunnen analyseren.

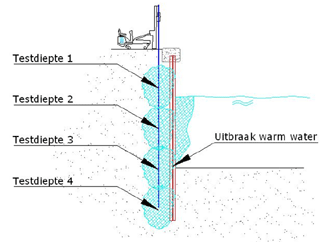

In onderstaande illustratie is te
zien hoe een warmtebeeldinspectie langs
een kadeconstructie uitgevoerd wordt.
Met onze boorunit boren we langzaam in
fases naar beneden terwijl we warm water
door de boorpijpen injecteren. Als er
een gebrek in de damwand is dan breekt
het warme water uit naar het
buitengelegen oppervlaktewater en wordt
het gedetecteerd door de
warmtebeeldcamera. Bij het uitbreken van
warm water is het lek gevonden en wordt
de locatie vastgelegd door de op dat
moment bereikte boordiepte te
registreren.
De inspectie wordt uitgevoerd door op
vaste afstanden (h.o.h. afstand
afhankelijk van constructie) langs de
kade warm water te injecteren. Ook het
lokaliseren van lekkages in
waterafsluitende lagen behoort tot de
mogelijkheden. Zo heeft B&P
Bodeminjectie B.V. de
warmtebeeldapparatuur al meerdere malen
ingezet om wellen op te sporen en te

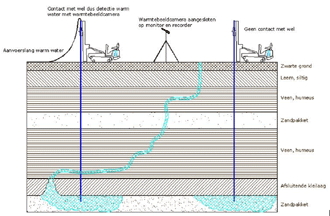

injecteren. In geval van een gebrek in
een afsluitende laag onder een
veenpakket is warmtebeelddetectie een
goede optie omdat de bron van de op
maaiveld zichtbare wel in praktijk vele
meters verderop kan zitten (zie
onderstaande illustratie).
|
